Выбор опоры ЛЭП начинается с четырёх параметров: класс напряжения линии, назначение опоры в схеме трассы (промежуточная, анкерная, угловая, концевая, ответвительная), количество цепей и марка провода. Дальше на них накладываются климатические условия участка — ветровой и гололёдный районы по картам районирования — и грунтовые условия, от которых зависит фундамент. Только когда эти данные собраны, имеет смысл открывать типовые серии и подбирать шифр опоры.
Расчётные исходные данные, без которых выбор невозможен
Напряжение задаёт габарит: чем выше класс, тем больше длина гирлянды изоляторов и минимальное расстояние от провода до земли, а значит выше сама стойка. Опоры 0,4–10 кВ, 35 кВ, 110 кВ, 220 кВ и линии 330 кВ и выше — это принципиально разные конструкции, и «повысить» опору низкого класса до высокого перерасчётом сечения нельзя.
Что нужно определить до подбора конструкции:
- Класс напряжения и число цепей — одноцепная, двухцепная, реже многоцепная схема подвеса.
- Марка и сечение провода, наличие грозозащитного троса или ОКГТ — от них зависят тяжение и вес, приложенные к траверсам.
- Ветровой район и район по гололёду — гололёдная нагрузка на пролёте часто становится определяющей, особенно в горных и прибрежных зонах.
- Габаритный, весовой и ветровой пролёты — типовая опора паспортизуется именно по ним, и выход за паспортный пролёт означает переход на усиленный вариант.
- Угол поворота трассы — до 10–20° обычно проходят угловые промежуточные опоры, при больших углах требуется анкерно-угловая.
- Инженерно-геологические изыскания: несущая способность грунта, уровень грунтовых вод, наличие пучинистых или просадочных слоёв, сейсмичность района.
Типичная ошибка проектирования — подобрать опору по напряжению и забыть проверить весовой пролёт на переходном участке. На пересечении с рекой или дорогой пролёт увеличивается, и промежуточная опора рядового исполнения там уже не работает.
Металл, железобетон или дерево
Материал выбирают не по привычке, а по сочетанию нагрузок, логистики и срока службы. Металлические решётчатые и многогранные конструкции покрывают весь диапазон нагрузок и легко масштабируются под нестандартные условия. Железобетонные стойки СВ и СК дешевле в серийных линиях 0,4–110 кВ на равнине, но тяжелы для доставки в труднодоступные районы. Деревянные опоры на пропитанных стойках ещё встречаются в распределительных сетях, хотя доля их сокращается.
- Решётчатые металлические — максимальная несущая способность при относительно небольшом расходе стали, ремонтопригодны поэлементно, но требуют большей площади отвода под четыре фундамента.
- Многогранные гнутые — компактное основание, быстрый монтаж, эстетичный вид в городской застройке; стоимость за тонну выше решётчатых.
- Железобетонные — устойчивы к коррозии, но чувствительны к агрессивным грунтам и трещинообразованию при транспортировке.

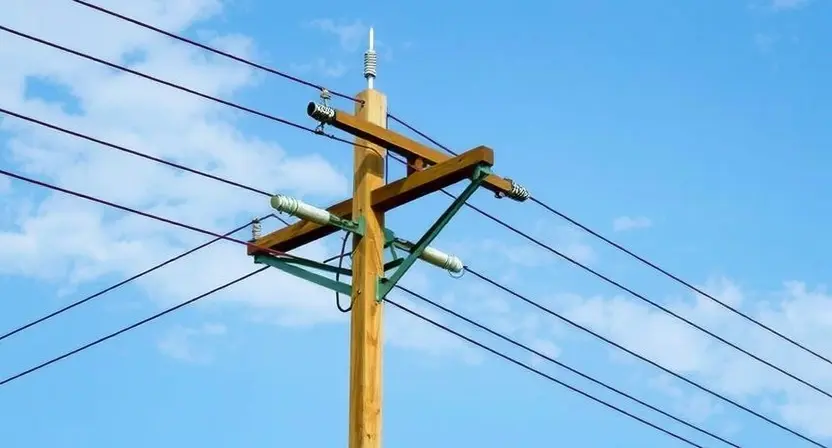

- Деревянные — минимальная цена и вес, ограниченный срок службы, зависимость от качества пропитки.
Для металлических конструкций отдельно оговаривается защита: горячее цинкование по ГОСТ 9.307 — стандарт для магистральных линий, лакокрасочные системы применяют реже, обычно как дополнение в приморской или промышленной атмосфере. Опыт крупных изготовителей показывает, насколько важна эта деталь: у заводов с двадцатилетней историей на рынке электроэнергетики и объёмом свыше 100 000 тонн изготовленных металлоконструкций технология цинкования отработана до серийного уровня. Продукция таких предприятий стоит примерно на 70 ключевых магистральных энергосетях страны и на 1000 энергообъектов России.
Фундамент, унификация и проверка проекта
Фундамент подбирают после геологии, а не одновременно с опорой. Грибовидные подножники, свайные и буронабивные основания, ростверки, анкерные плиты — решение зависит от грунта и вырывающих усилий на стойках. В пучинистых грунтах часто, но не всегда применяют сваи с увеличенным заглублением: иногда экономичнее заменить грунт обратной засыпкой и остаться на типовом подножнике.
Практический приём, который экономит бюджет: сократить номенклатуру. Линия из трёх-четырёх типоразмеров опор монтируется быстрее и обслуживается дешевле, чем линия, где каждый пролёт подобран «идеально». Обычно выгоднее взять чуть более мощную унифицированную опору, чем плодить исполнения.
Проверять готовое решение стоит по нескольким пунктам: соответствие ПУЭ 7-го издания в части габаритов и пересечений, наличие сертификатов и заводских паспортов, подтверждение расчёта на монтажные и аварийные режимы (обрыв провода в смежном пролёте), совместимость линейной арматуры с траверсами. Отдельно уточняют комплектность: болты, гайки, шайбы по классу прочности, элементы заземляющего контура и знаки безопасности.
Полезно смотреть на экспортную практику производителя — она косвенно говорит о стабильности качества. Есть предприятия с десятилетним стажем поставок за рубеж и примерно тремя сотнями реализованных проектов в странах СНГ; о таких заводах и их производственных площадках подробнее можно узнать на сайте https://www.ural-esk.ru/astana.
Соберите исходные данные до того, как открывать каталог: напряжение, провод, пролёты, климатические районы, геология. Затем подберите тип по назначению, материал по логистике и нагрузкам, фундамент по грунту — и сведите номенклатуру к минимуму. Такой порядок действий закрывает большую часть вопросов ещё на стадии рабочей документации.
