Принцип работы и преимущества винтовых компрессоров в промышленности

В современной промышленности обеспечение сжатым воздухом является одной из ключевых задач для поддержания работоспособности пневматического оборудования, станков и автоматизированных линий. Долгое время основным источником сжатого воздуха служили поршневые агрегаты, однако с развитием технологий их место уверенно занимают винтовые компрессоры. Это оборудование зарекомендовало себя как надежный, энергоэффективный и долговечный инструмент, способный работать в непрерывном режиме. Понимание принципов его работы и конструктивных особенностей позволяет предприятиям делать осознанный выбор в пользу модернизации своих производственных мощностей.

Роторные агрегаты объемного типа, к которым относятся винтовые установки, работают за счет вращения двух сцепленных между собой роторов. Эта технология, запатентованная еще в 30-х годах прошлого века, достигла пика своей эффективности благодаря современным материалам и точной металлообработке. Сегодня такие машины используются практически везде: от небольших автомастерских до гигантских металлургических заводов и фармацевтических лабораторий.

Механизм сжатия и конструктивные особенности

Основой конструкции винтового компрессора является винтовой блок, внутри которого располагается пара роторов — ведущий и ведомый. Они имеют специальный профиль зубьев и вращаются навстречу друг другу. Важно отметить, что в большинстве маслозаполненных моделей роторы не соприкасаются друг с другом металлическими поверхностями; зазор между ними уплотняется масляной пленкой. Это существенно снижает трение и износ деталей.

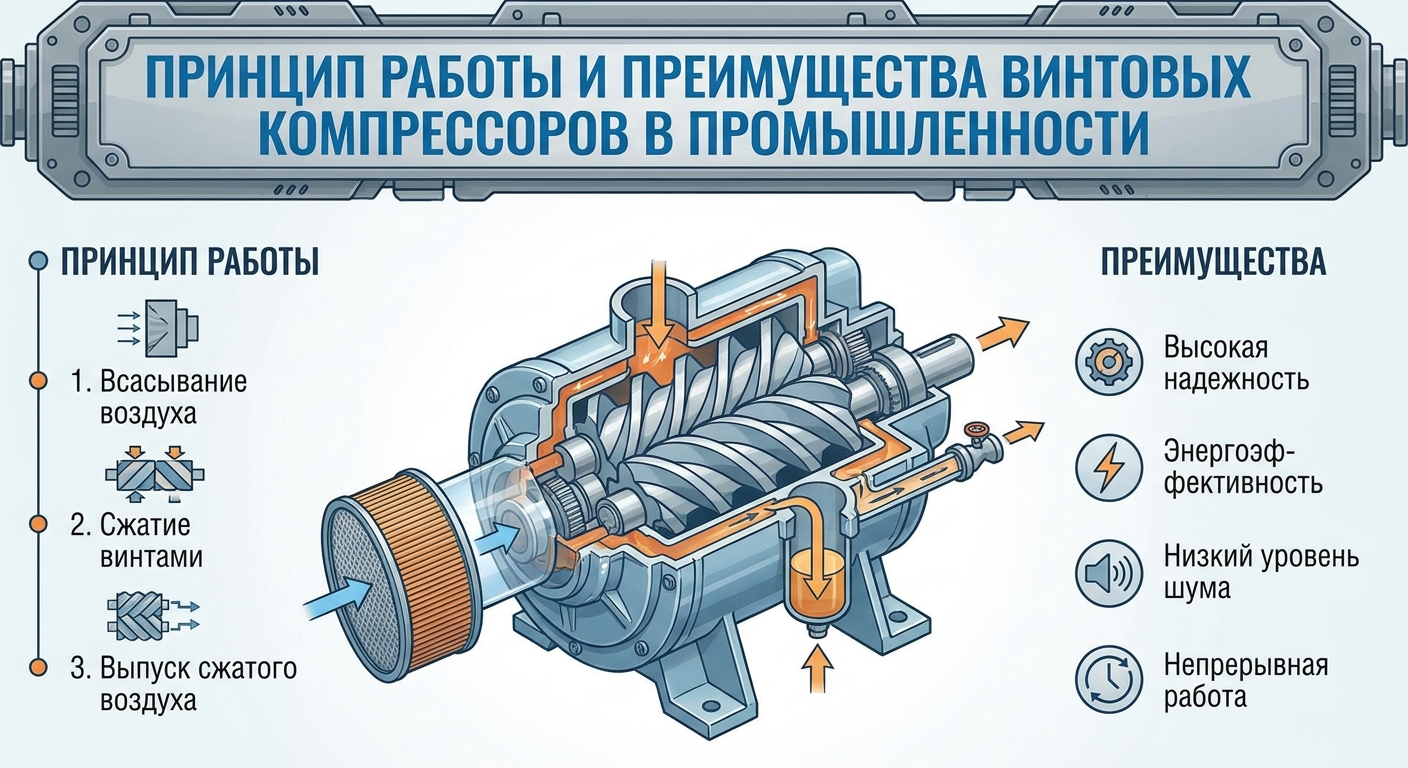

Процесс сжатия воздуха происходит следующим образом: атмосферный воздух через впускной фильтр и клапан попадает в полость сжатия. При вращении винтов объем полостей, образованных винтовыми канавками и стенками корпуса, постепенно уменьшается. Воздух проталкивается вдоль осей роторов, сжимается до необходимого давления и выбрасывается в нагнетательное окно. В маслозаполненных версиях масло впрыскивается непосредственно в камеру сжатия. Оно выполняет три критически важные функции: смазывает подшипники и роторы, уплотняет зазоры для предотвращения обратных утечек воздуха и, самое главное, отводит тепло, выделяющееся при сжатии.

Принцип действия винтового блока исключает наличие клапанов и неуравновешенных механических сил, что обеспечивает равномерную подачу воздуха без пульсаций, характерных для поршневых машин.

После сжатия воздушно-масляная смесь попадает в сепаратор, где происходит отделение масла от воздуха. Масло возвращается в контур циркуляции через охладитель и фильтр, а очищенный сжатый воздух поступает в систему потребителя. Существуют также безмасляные модификации, где синхронизация роторов осуществляется внешними шестернями, а в камере сжатия масло отсутствует полностью. Такие модели незаменимы в пищевой, химической и электронной промышленности, где требования к чистоте воздуха предельно высоки.

Ключевые преимущества перед аналогами

Переход промышленных предприятий на винтовые технологии обусловлен рядом экономических и технических факторов. В первую очередь, это высокий коэффициент полезного действия. Винтовые агрегаты потребляют значительно меньше электроэнергии на производство кубометра сжатого воздуха по сравнению с поршневыми аналогами, особенно при больших объемах потребления. Экономия может достигать 30%, что в масштабах крупного производства выливается в существенные финансовые средства.

Вторым значимым фактором является надежность и ресурс. Благодаря отсутствию быстроизнашивающихся деталей (колец, клапанов, вкладышей) и низкому уровню вибрации, винтовые компрессоры могут работать без капитального ремонта до 40–80 тысяч моточасов. Это позволяет эксплуатировать их в круглосуточном режиме 24/7 без риска перегрева или поломки, что критично для непрерывных производственных циклов.

Для наглядности сравнения основных характеристик различных типов оборудования приведена таблица ниже:

Кроме того, современные установки оснащаются продвинутыми системами управления. Микропроцессорные контроллеры следят за всеми параметрами работы: давлением, температурой, временем наработки. Это позволяет интегрировать компрессор в общую автоматизированную систему управления предприятием. При желании смотреть параметры таких систем можно в технической документации производителей, чтобы оценить возможности удаленного мониторинга.

Экономическая целесообразность и монтаж

Несмотря на то, что начальная стоимость винтового оборудования обычно выше, чем у поршневого, совокупная стоимость владения (TCO) оказывается значительно ниже. Это достигается за счет снижения затрат на электроэнергию и техническое обслуживание. Монтаж таких установок также упрощен. Благодаря низкому уровню шума и вибрации, компрессор часто можно устанавливать непосредственно в рабочем цеху, рядом с оборудованием-потребителем. Это сокращает длину пневмомагистралей, уменьшает потери давления в трубах и снижает риск утечек.

Многие модели выпускаются в виде готовых модульных станций, включающих в себя сам компрессор, ресивер и осушитель воздуха. Такая компоновка по принципу «все в одном» экономит производственную площадь и упрощает пусконаладочные работы. Кроме того, возможность рекуперации тепла позволяет использовать горячий воздух, отводимый от компрессора, для отопления помещений или нагрева воды, что дополнительно повышает энергоэффективность предприятия зимой.

Инвестиции в винтовое компрессорное оборудование окупаются в среднем за 1,5–2 года эксплуатации только за счет снижения энергопотребления, не считая экономии на ремонтах и простоях.

В заключение стоит отметить, что выбор конкретной модели должен базироваться на точном расчете потребности в воздухе. Неправильно подобранная производительность может привести к работе компрессора в режиме частых пусков-остановок или, наоборот, к постоянной работе на холостом ходу, что снижает общую эффективность системы. Грамотный подход к выбору типа компрессора гарантирует стабильность технологических процессов и конкурентоспособность выпускаемой продукции.

Вопрос-ответ

Как часто нужно обслуживать винтовой компрессор?

Стандартный интервал технического обслуживания для маслозаполненных моделей составляет 2000-4000 моточасов. В него входит замена масла, масляного и воздушного фильтров, а также проверка натяжения ремней. Фильтр-сепаратор, отделяющий масло от воздуха, обычно меняется каждые 4000-8000 часов.

Что такое компрессор с частотным приводом и зачем он нужен?

Это компрессор, который регулирует скорость вращения двигателя в зависимости от текущего потребления воздуха, вместо работы в режиме «нагрузка-холостой ход». Такая технология позволяет избежать неэффективной работы на холостом ходу и экономит до 35% электроэнергии на предприятиях с неравномерным графиком потребления воздуха.

Какое рабочее давление выдает стандартный винтовой компрессор?

Большинство общепромышленных моделей рассчитаны на рабочее давление 7, 8 или 10 бар (атмосфер). Модели с давлением 13-15 бар существуют, но их производительность при той же мощности двигателя ниже, а удельное энергопотребление на кубометр воздуха — выше.

Безмасляный компрессор всегда лучше маслозаполненного?

Не всегда. Безмасляные компрессоры обеспечивают воздух высшего класса чистоты (Класс 0), но их начальная стоимость в 1.5-2 раза выше, а ресурс винтового блока меньше из-за отсутствия масляного клина и более высоких рабочих температур. Ремонт таких блоков также значительно дороже.

Сколько тепла можно утилизировать от винтового компрессора?

До 94% потребляемой компрессором электроэнергии преобразуется в тепло, которое можно использовать. Например, аппарат мощностью 30 кВт выделяет около 28 кВт тепловой энергии, которой достаточно для нагрева горячей воды до 70°C или отопления производственного помещения площадью 250–300 м².

Что будет, если купить компрессор с большим запасом по производительности?

Он будет часто работать в режиме разгрузки (холостого хода), потребляя в этот момент 25–40% от номинальной мощности, но не производя сжатый воздух. Это сводит на нет всю экономию электроэнергии и приводит к частым пусковым нагрузкам на двигатель, что сокращает его ресурс.
